Shadow Mapping

ShadowMap的原理

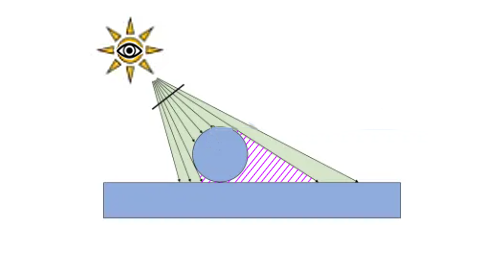

假设有一个模拟太阳位置的摄像机，在可观察的视线范围内，物体表面各个点到摄像机的距离可以组合成一张深度图，它记录了从该光源的位置出发、能看到的场景中距离它最近的表面位置。这张深度图就叫做ShadowMap。

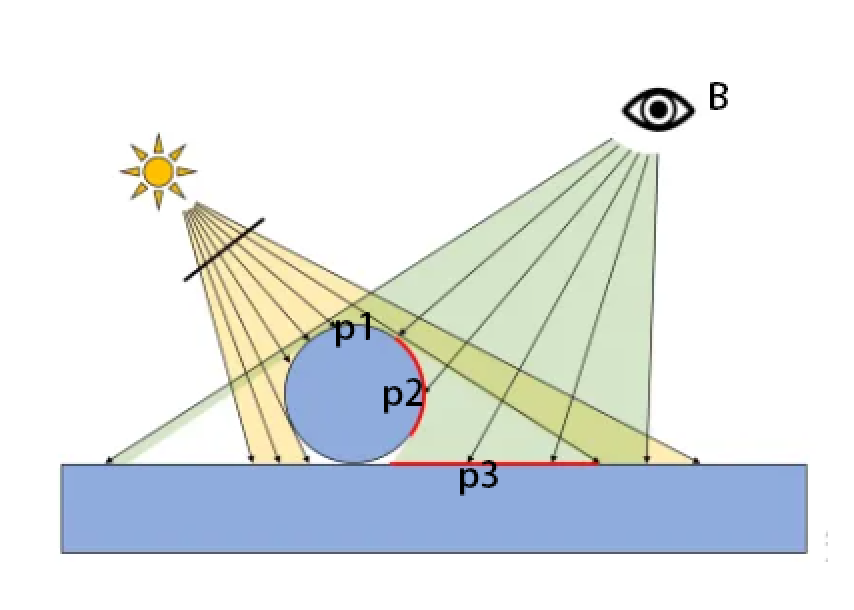

深度图是通过模拟太阳位置的摄像机获取到的，并非真正渲染场景的视角，真正渲染场景的视角，是B点所在位置的相机。

假设B观察到的三个点p1、p2、p3，在渲染的过程中，首先会把这三个点的顶点位置变换到光源空间下，这样就能得到它们在光源空间中的三维位置信息：sun(p1)、sun(p2)、sun(p3)。
使用xy分量对ShadowMap进行纹理采样，就能获得它们的深度信息sun-depth(p1)、sun-depth(p2)、sun-depth(p3)
B视角下这三个点的深度信息可以通过z分量获得，它们的深度信息是B-depth(p1)、B-depth(p2)、 B-depth(p3)
通过同一位置在不同视角下世界空间的深度值对比，就能判断出该点是否处于阴影中。如果阴影深度值小于顶点深度值，那么这个点就处在阴影中。否则这个点就被光源照亮。

Shadow的优劣

ShadowMapping的核心在于两次Pass，第一次Pass会得到这么一张名为ShadowMap的Texture，第二次Pass则是利用这张Texture来进行渲染。
其好处在于一旦拿到ShadowMap之后，就可以利用这张Texture来渲染纹理，而不需要实际的场景。
其坏处有两个，一个是自遮挡现象，另一个问题是走样问题。

自遮挡问题

自遮挡问题产生的原因

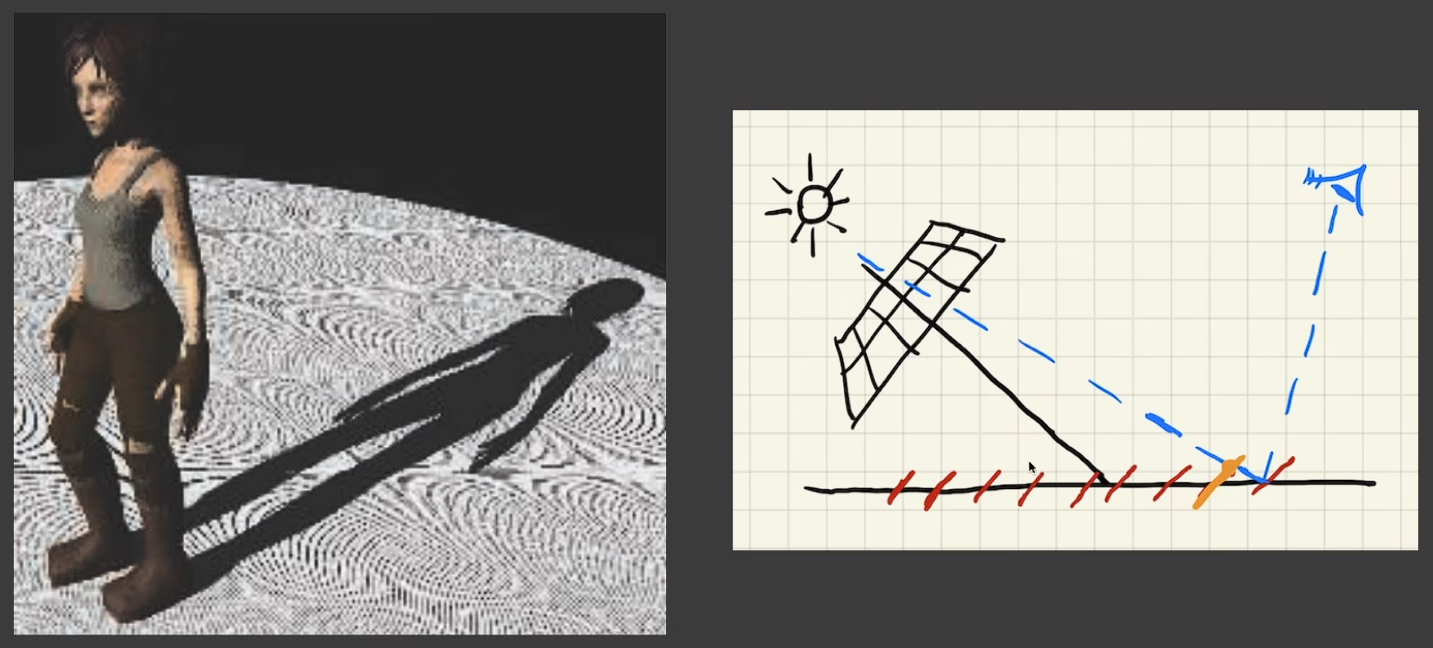

自遮挡问题最后的效果就是如左图所示，地面上的纹路并非摩尔纹，而是由于ShadowMap这个Texture产生的自遮挡问题。

如右图所示，当从灯光角度生成ShadowMap纹理图时，可以注意到这张图本身依旧是拥有自己的像素精度的，假设地板上的红色部分为每块像素，会发现其朝向这个点光源，越往后，像素之间的实际距离会越大（这里图上没有表现出来），可见这个ShadowMap图是不连续的。

当眼睛朝向某个点去看时，比如最右侧的红色部分，可以注意到如果此时要渲染此处的阴影，会发现这里实际上对应的ShadowMap图是橙色部分，前面的像素会成为这个阴影实际渲染的方式，也就是被遮挡住了，这就是所谓自遮挡。

继续推到，会发现当这个光源最垂直与地面时是最好的，越偏、越平行于地面，这个自遮挡问题就会越严重。

自遮挡问题的解决方案

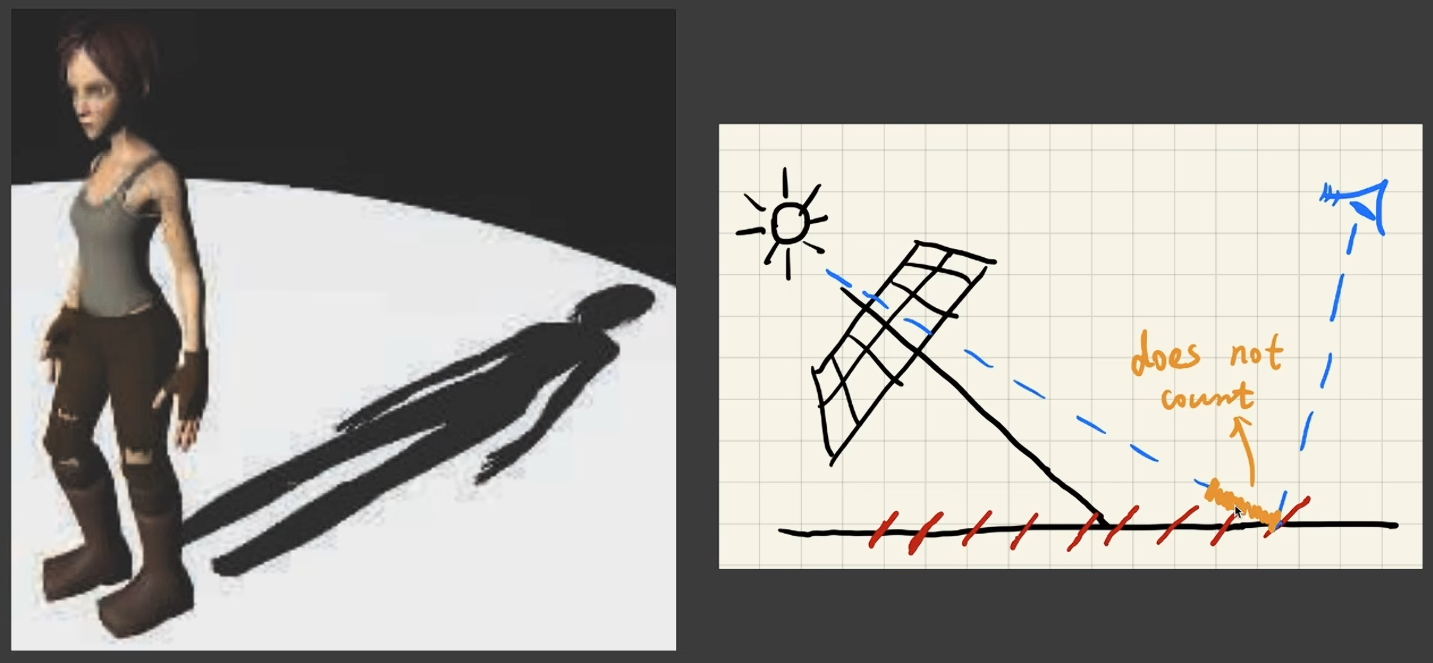

一种简单的思路是给一个长度，比如途中黄色部分，假设如果你的ShadowMap上面标识的像素到摄像机观察的点之间的距离小于这个黄色，就视作为没有被遮挡。从而直接渲染，但是后果就是如左图所示，虽然环境不再会出现奇怪的纹路，但是角色身上会出现一些地方的阴影被渲染失败。

目前工业界没有较好的解决方案，基本都是会选择找一个比较好的参数来控制这个效果。

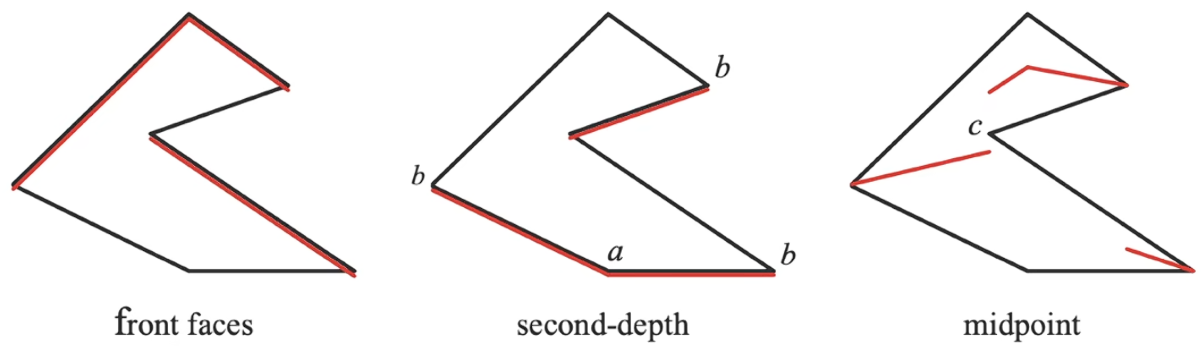

学术界有一个效果还不错的解决方案，名为Second-depth shadow mapping，意思是会渲染出一个深度和一个次深度，而计算的时候取这两个深度的中间值。

比如我们认准某个角色的脚，frontfaces就是鞋面，seconddepth就是鞋底，在我们渲染鞋底某个地方时，因为取的是中间位置，所以不会因为鞋面和鞋底导致这里不能被正常渲染。

该方法并不流行，也不会有人这么做。

在实时渲染领域，绝对的速度才是第一优先级，无人在意复杂度。

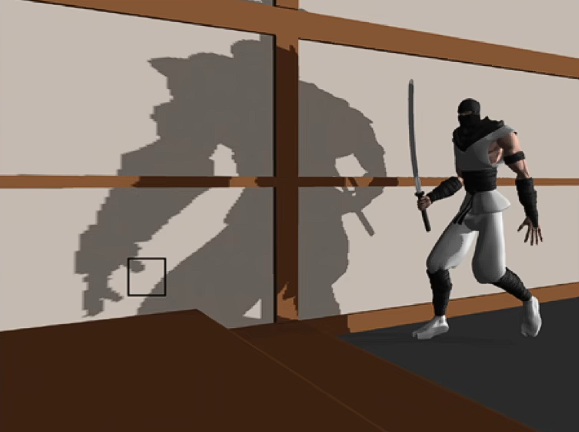

走样问题

走样问题产生的原因

ShadowMap本身依旧是一张Texture，有自己的精度，所以会出现这样的情况。

渲染背后的数学原理

用于近似的公式

微积分中有着大量的不等式，但是在实际渲染中一般都会在乎其相等的这一部分，常用的一个等式如下：
$$\int_{\Omega} f(x)g(x) , \mathrm{d}x \approx \frac{\int_{\Omega} f(x) , \mathrm{d}x}{\int_{\Omega} \mathrm{d}x} \cdot \int_{\Omega} g(x) , \mathrm{d}x$$
把两个乘积的积分拆成了积分的乘积，实际上这是一个错的，不能这么做，但是我们只是近似将其看作可以这么去做这件事，有以下两种情况可以当作是准确的：
1.当$g$的support非常小的时候，也就是当你实际的积分范围挺小的时候，这个积分就是一个近似是准确的。（函数的支撑集（support）指的是「函数值非零的定义域范围」）
2.当$g$这个函数足够光滑的时候是可以的，也就是$g$在他自己的积分域的变化不要太大。

这是实时渲染的渲染方程：
$$L_o(\mathrm{p}, \omega_o) = \int_{\Omega^+} L_i(\mathrm{p}, \omega_i) f_r(\mathrm{p}, \omega_i, \omega_o) \cos \theta_i V(\mathrm{p}, \omega_i) , \mathrm{d}\omega_i$$
使用近似公式后：
$$L_o(\mathrm{p}, \omega_o) \approx \frac{\int_{\Omega^+} V(\mathrm{p}, \omega_i) , \mathrm{d}\omega_i}{\int_{\Omega^+} \mathrm{d}\omega_i} \cdot \int_{\Omega^+} L_i(\mathrm{p}, \omega_i) f_r(\mathrm{p}, \omega_i, \omega_o) \cos \theta_i , \mathrm{d}\omega_i$$
此时，前部分为Visibility，后部分为Shading。这一套公式其实是正好符合我们的ShadowMap的，前部分Visibility为阴影的渲染，后半部分则为正常的着色。

结合我们所说的两种可以将其看作为准确的情况，会发现只有当是点光源和方向光源的时候是可以这样做的，这就是ShadowMap可以作为阴影的数学基础。

除了这种情况，在面光源某些特殊情景也是可以如此进行拆分。

PCF-PCSS软阴影

早期PCF是用来做抗锯齿的，后来才发现可以被用来做软阴影，就有了PCSS。

PCF

PCF先对阴影贴图邻域内的每一个采样点，单独做深度比较，得到 0/1 的二值可见性；再对这些可见性结果做加权平均，得到最终的平均可见性V(x)。

我们可以定义一个 3x3 的核，核的中心对准实际要计算阴影的片元，核的其它区域对准其周围的片元。然后为核上的 9 个区域标记上权重，并且这些权重的和为 1，比如这里可以使用最简单的权重值 1/9。接着对核上的 9 个区域进行单独的阴影计算——在阴影中计为 0，不在则记为 1。最后，让每个结果乘上其对应的权重，即可得到一个 [0, 1] 范围内的小数，我们可以把这个数当作这一点的可见性。

$$\begin{bmatrix} 1 & 0 & 0 \ 1 & 1 & 0 \ 1 & 1 & 1 \end{bmatrix}$$
$$visibility = (1 + 0 + 0 + 1 + 1 + 0 + 1 + 1 + 1) \times \frac{1}{9} = \frac{2}{3}$$
在为片元着色的时候，就可以用这个数值来进行插值，而不是原本的非 0 即 1。

可以看出，这其实就是一个卷积核形式的模糊，不过这里模糊的是目标片元与其周片元的阴影比较结果，这样，处于阴影中心的片元，得到的结果就会更趋近于 1，处于阴影边缘的片元，得到的结果就会更趋近于 0，这样就实现了阴影边缘的渐变模糊效果。

PCF 进行的是 ShadowMap 的多次采样后比较结果的 Filter，而不是对 ShadowMap 本身进行 Filter。因为使用 ShadowMap 的时候，最终是比较出了一个 Bool 值（大于或小于），所以即使对 ShadowMap 进行了 Filter ，计算阴影边缘时，还是边界分明的一边大于一边小于，无法达成渐变过渡的模糊效果。

PCSS

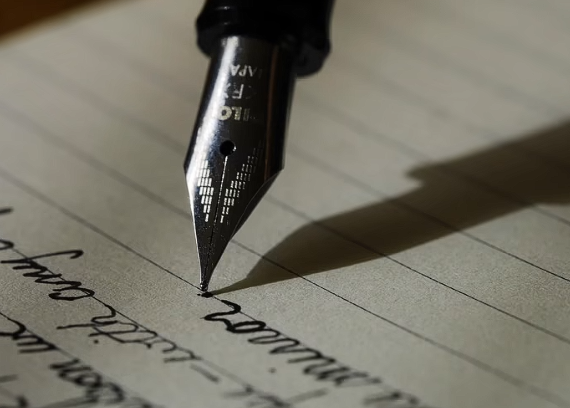

对于图中的钢笔，我们会注意到，这个钢笔距离纸面越近，阴影越硬，距离纸面越远，阴影越软。PCF 计算出来的阴影边缘是非常平均的，做不了这件事情。

这种效果只需要在 PCF 上稍加修改即可实现。已知在 PCF 中，采样核（范围）越大，产生的阴影边缘就越模糊，那么我们在使用 PCF 计算的时候，让遮挡物距离阴影接收物近的部分，采样核减小一点，距离远的部分则扩大一点，这样就近似实现了这种效果。这也就是PCSS的思路。

我们定义一个blocker distance，也就是遮挡物和投射阴影的物品的距离。

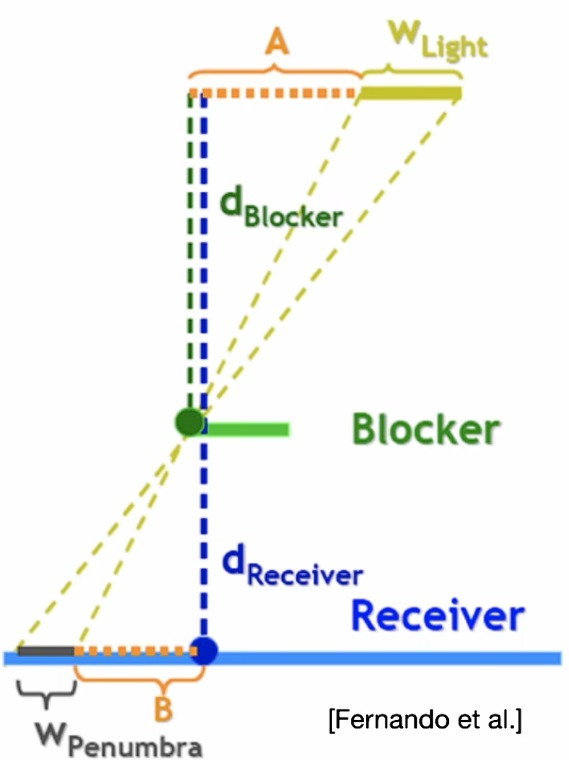

从相似三角形中提炼的公式：
$$w_{Penumbra} = (d_{Receiver} - d_{Blocker}) \cdot w_{Light} / d_{Blocker}$$
PCSS的算法步骤如下：
区块搜寻（Blocker search）：以着色点片元为中心，范围搜索，得到这个范围内遮挡物的平均深度$d_{Blocker}$。。
半影估计（Penumbra estimation）：根据平均深度，根据上述公式估计计算$w_{Penumbra}$。
滤波（Filtering）：根据步骤2计算出来的$w_{Penumbra}$，确定 PCF 的卷积核大小，然后使用传统的PCF计算阴影。
